カーボライトではお客様の仕様にあわせて、アプリケーションに対応した様々な設置方法を提供しております。
カーボライト・ゲロ TF、TS、TG シリーズの管状炉は、標準で水平構成で提供されます。
カーボライト・ゲロ FHA、FHC、HTRH、HTRH-3、FST、FZS シリーズの管状炉は、標準で水平構成で提供されます。HTRH および HTRH-3 炉は傾斜させることはできません。
カーボライト・ゲロ HTRV および HTRV-A 管状炉は標準で垂直構成で提供され、傾斜させることはできません。 メンテナンスプランの詳細 - ある場合
以下の機種は、コントロールボックスの上に炉本体が搭載されています。
TF ミニ。
TF & TS スモール
TF & TS 中型（加熱長 600 mm まで）。
TF 1600°C。
TG小型および中型。
炉本体はコントロールボックスから簡単に取り外せます。炉本体と制御ボックスを接続する2 mの相互接続ケーブルにより、制御ボックスを炉本体から離れた場所に設置することができます。Ø 125 & 200 mmモデルの相互接続ケーブルは簡単に取り外すことができます。
以下の機種では、コントロールボックスが別になっています。
TF & TS medium 加熱長800 mm以上。
TSラージ
FHA、FHC、FST、FZS
HTRH & HTRH-3
HTRV & HTRV-A
TF、TS、TGシリーズの炉では、炉本体を垂直方向に設置するための「垂直パッケージ」をオプションで注文できます。
FHA、FHC、FST、FZS管状炉には垂直用のL字型スタンドが用意されています。
スタンドはHTRVおよびHTRV-A管状炉の単独オプションとして用意されており、長尺作業管を装備した不活性ガスパッケージに含まれています。

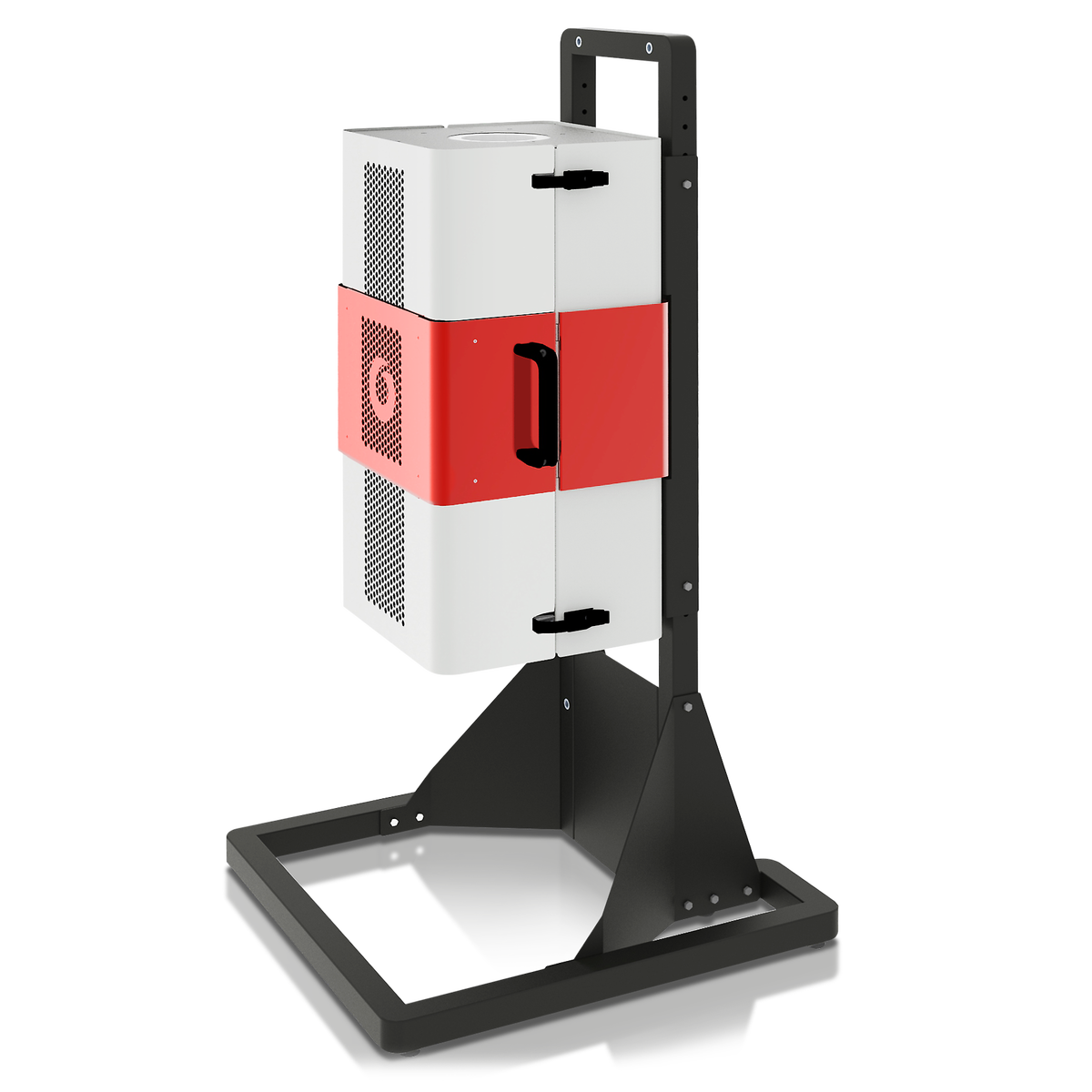

TSレンジに縦置きスタンドパッケージ。これには、垂直管支持部品が含まれています。

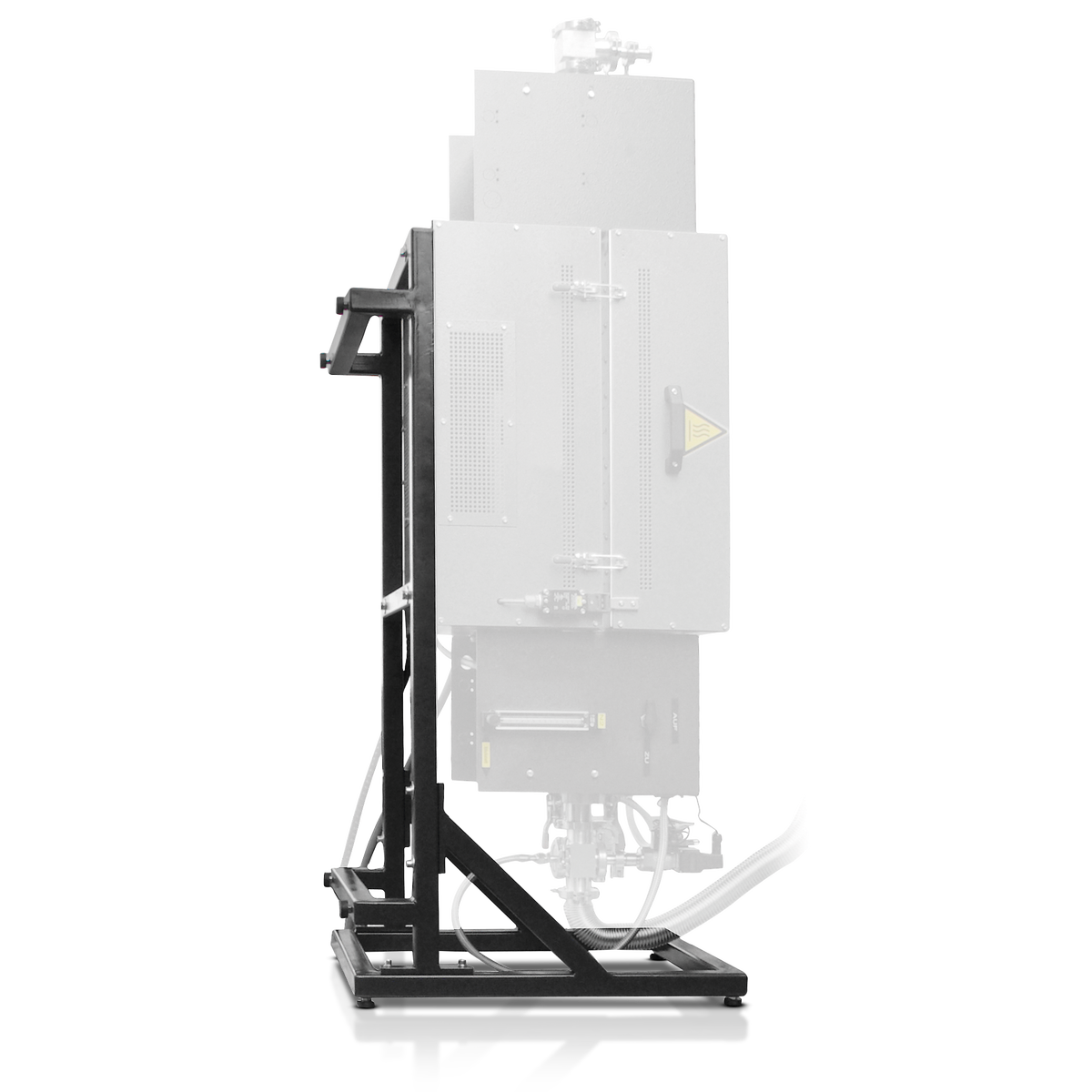

FHA、FHC、FST、FZSのL字型スタンド付きレンジ

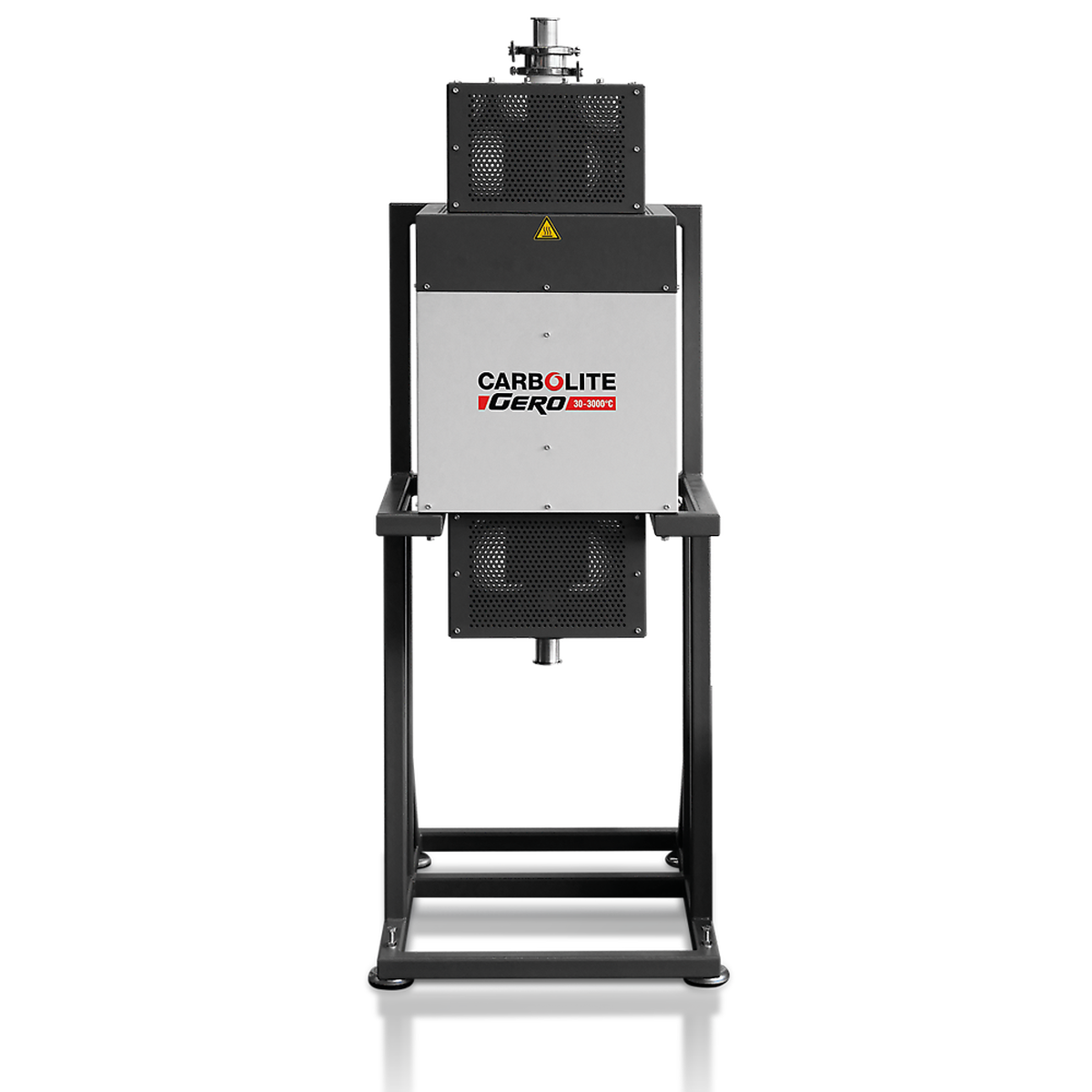

スタンドとオプションの不活性ガスパッケージを備えたHTRVレンジ

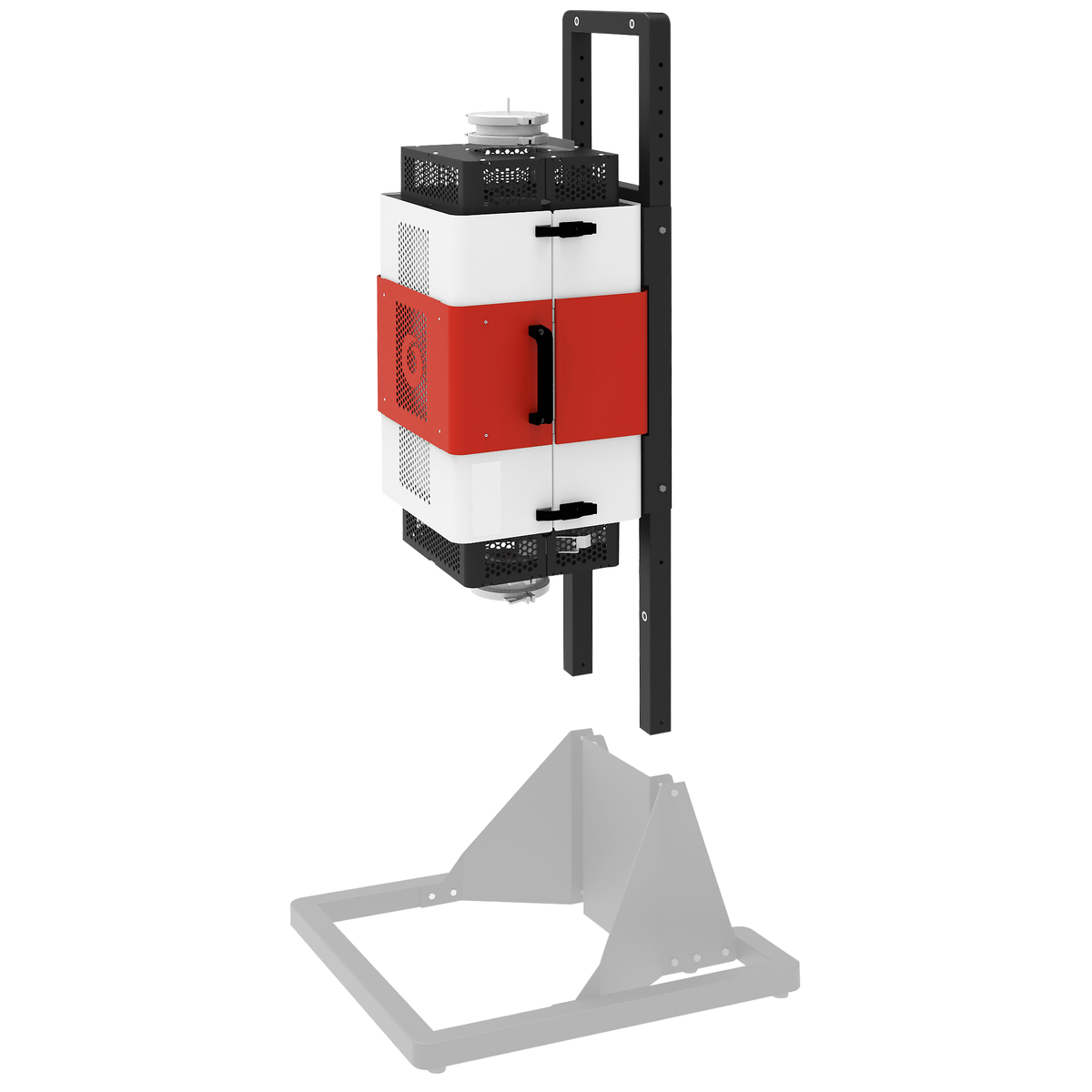

TS、TF、TGの縦置きスタンドパッケージのベースを取り外すことができます。この縦型フレームは、炉を他の機器に取り付ける際に使用できます。

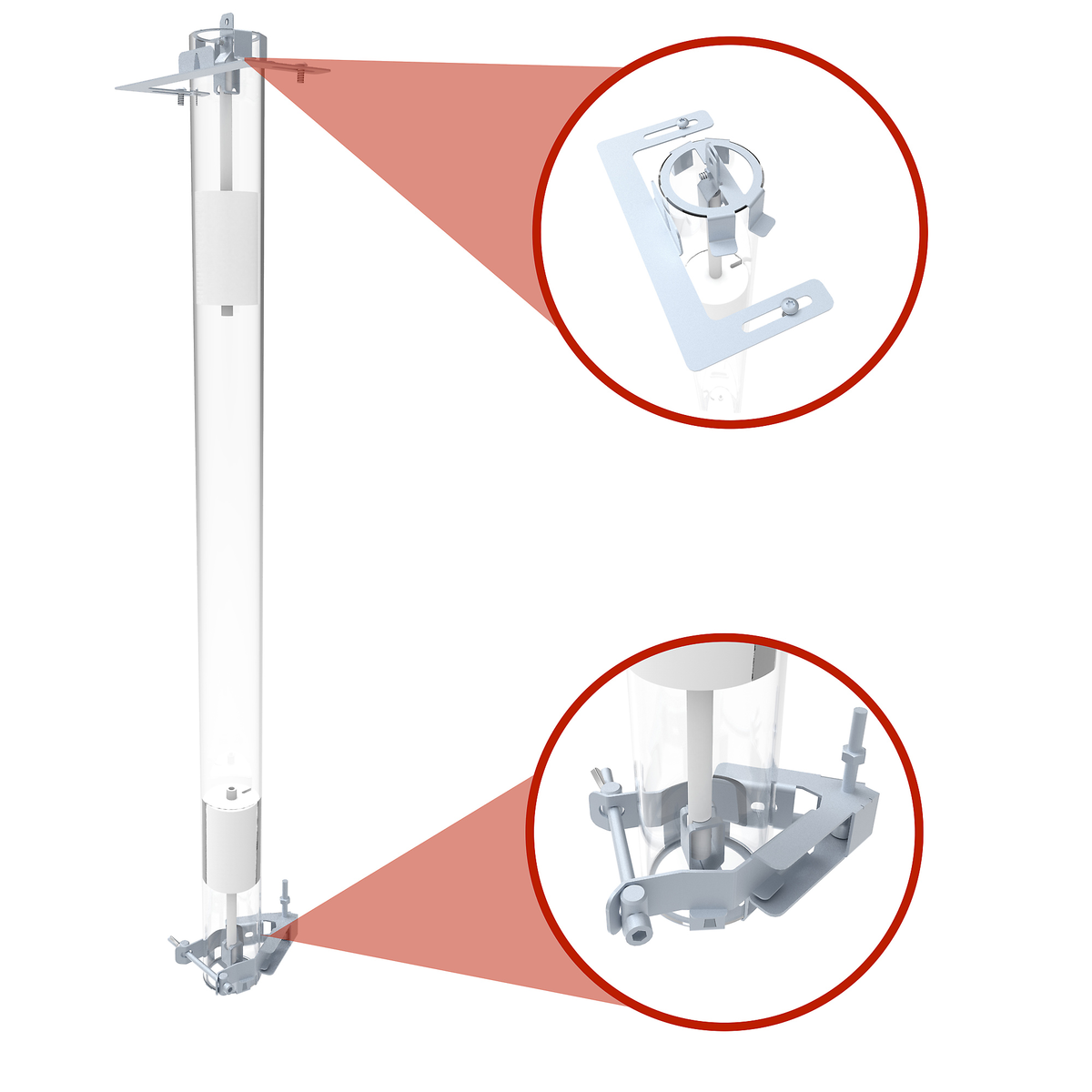

TF、TS、TG用の縦型チューブサポートパッケージ（スタンド、マウントブラケットなし）もご用意しています。
