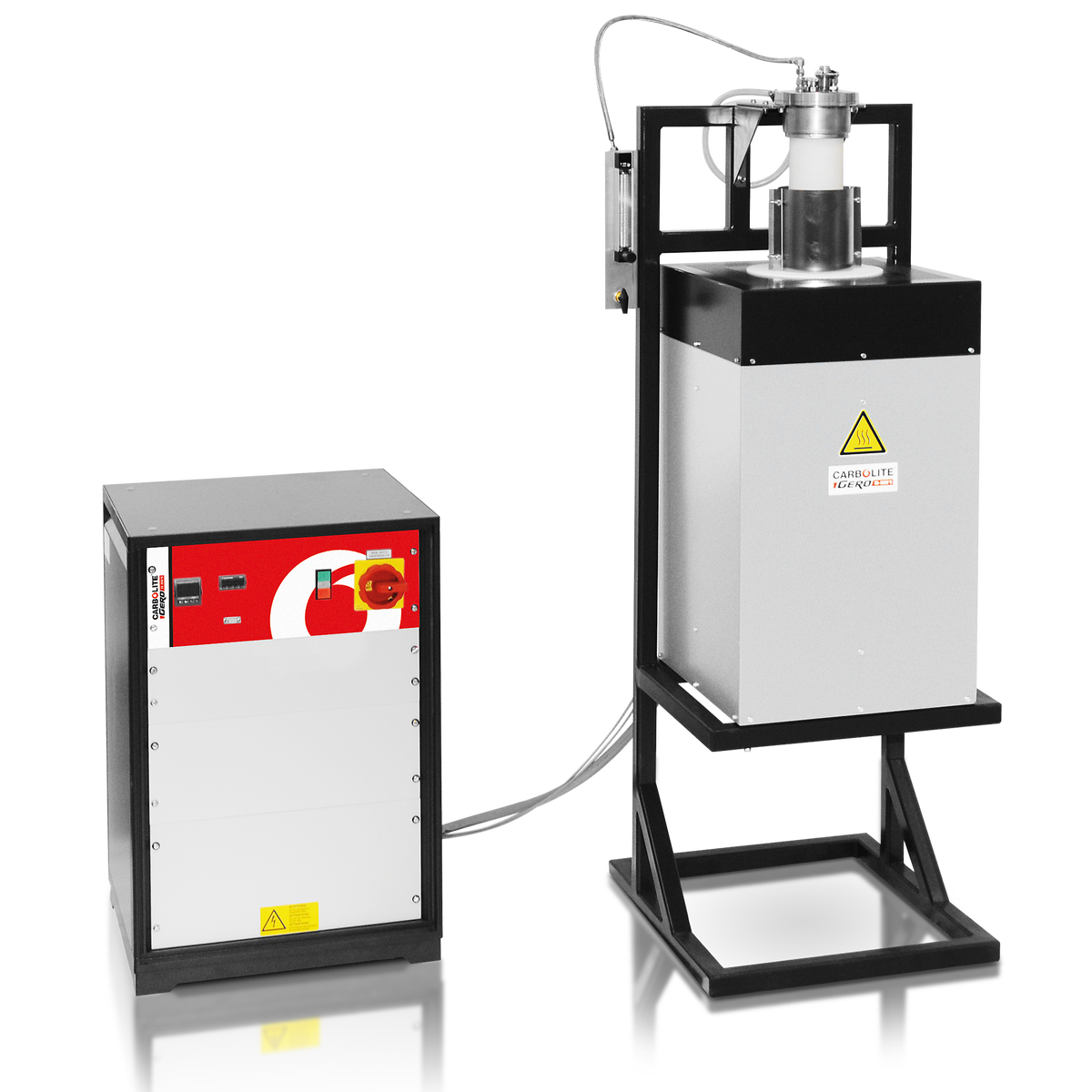

汎用高温垂直チューブ炉（最高温度1800℃まで） - HTRV

HTRV高温管状炉は垂直方向に設計されており、最高温度1800℃までの運転が可能です。

ファイバープレートで構成された高品位の断熱材は、その低い熱伝導率により、低エネルギー消費と高い加熱率を実現します。断熱材と二珪化モリブデン(MoSi2)発熱体は長方形のハウジングに設置されています。発熱体は垂直に吊り下げられており、簡単に交換することができます。MoSi2は、高温で酸素が存在すると酸化膜を形成し、熱や化学的な腐食から発熱体を保護します。

HTRV管状炉シリーズは、豊富な付属品により、高温での意欲的な熱処理のための完全なシステムソリューションを提供します。

炉はスタンドなしで提供されるので、お客様は自分の装置に組み込むことができます。オプションの「L」スタンドを使用すれば、炉を自立させることができます。

標準仕様

• 常用最高温度1500℃（最高稼働温度1600℃）常用最高温度1600℃（最高稼働温度1700℃）常用最高温度1700℃（最高稼働温度1800℃）
• プログラム可能な８セグメント温調器 EPC3016P1
• 過熱防止装置
• Optimised for vertical usage
• 修飾雰囲気では外径100mmまでの作業管を使用できます。
• 大気下では外径200mmまでの作業管を使用できます。
• Heated lengths of 100, 250 or 500 mm
• High grade type B thermocouple
• 高断熱性能なセラミックファイバー断熱材使用
• Vertically hanging, high quality MoSi2 heating elements
• 対流冷却に最適な長方形のハウジング形状
• 炉体と制御ボックスはプラグ・ソケット接続の3mケーブルで接続
• Ethernet communications

オプション （注文時に御指定ください）

• A range of sophisticated digital controllers, multisegment programmers and data loggers with digital communication options is available - more information about controllers
• 用途に合わせて、様々な材質の作業管が使用できます。
• 熱損失防止と温度分布向上のため、終端プラグと輻射熱遮蔽シールドの使用を推奨します。
• ガス雰囲気下や真空環境での使用を可能にする部品の選択が可能です。詳細
• 真空度に合わせて、ドライポンプやターボ分子ポンプから最適な真空ポンプを選んで真空加熱をすることが出来ます。
• 'L' stand for convenient usage
• 不活性ガスパッケージ用酸素センサ
• Gas packages with manual or automatic valve for up to 3 gases
• 6 m long cable between furnace body and control box with plug and socket
• Laboratory Gas Safety System for safe use with hydrogen above 750 °C

汎用高温垂直チューブ炉（最高温度1800℃まで） - HTRV 技術詳細

高温管状炉「HTRV」の内部を見る

1. 外装ケース
2. セラミックファイバーの端部絶縁
3. セラミックファイバー製ケース断熱材
4. 発熱体
5. セラミックファイバーの内側断熱材
