HBO - 真空フード炉（Mo/W 金属製ヒーター　最高温度2200℃）

金属フード炉(HBO)は、達成可能な最も低い動作圧力を発生させます。真空機能により、最高純度のガス雰囲気が得られます。

構造に使用される材料は、最高温度で最も低い蒸気圧になるように選択されています。発熱体や断熱材を傷つけることなく、最高温度での熱処理が可能。断熱のための放射線シールドは発熱体と同じ材料で作られており、繊維状の断熱材は使用されていません。

HBO炉には、モリブデン製の発熱体と輻射シールドを使用した1600℃までの使用に適したものと、タングステン製の発熱体と輻射シールドを使用した2200℃までの使用に適したものの2種類がある。

窒素ガス、アルゴンガス、水素ガスは、混合ガスまたは純ガスで使用できます。ご要望に応じて追加ガスの導入も可能です。10～1000mbarの範囲で、わずかな過圧または制御された分圧を得ることができます。分圧により、炉内のガス流量を一定に保つことができます。

完全な金属製の設計により、HBO内の最終的な真空レベルは高真空領域に達し、5 x 10-6 mbarよりも優れています。必要な真空度に応じて、異なるポンプステーションで真空を供給します。ご要望に応じて、超高真空オプションもご利用いただけます。ガスは、様々な投与装置と制御装置によって制御されます。3つの加熱ゾーンのそれぞれの温度は、最高の均一性を維持するために個別に制御されます。

標準仕様

• 可能な限り純度の高い（6N以上）、精密に定義された雰囲気
• 高い真空品質
• Fast heat up and cool down upon request
• ご要望に応じて、水素分圧操作
• 粉体加熱の為に真空ポンプの排気速度を正確に制御できます。
• Certified safety management for flammable and toxic gases
• Fully automatic operation
• 品質管理用データ記録

オプション （注文時に御指定ください）

• Vacuum system for pre-vacuum, fine vacuum or high vacuum operation
• Software for automated operation, data tracking and data export
• Reaction gas equipment for more than one inert gas, retorts, afterburners
• Water cooling system

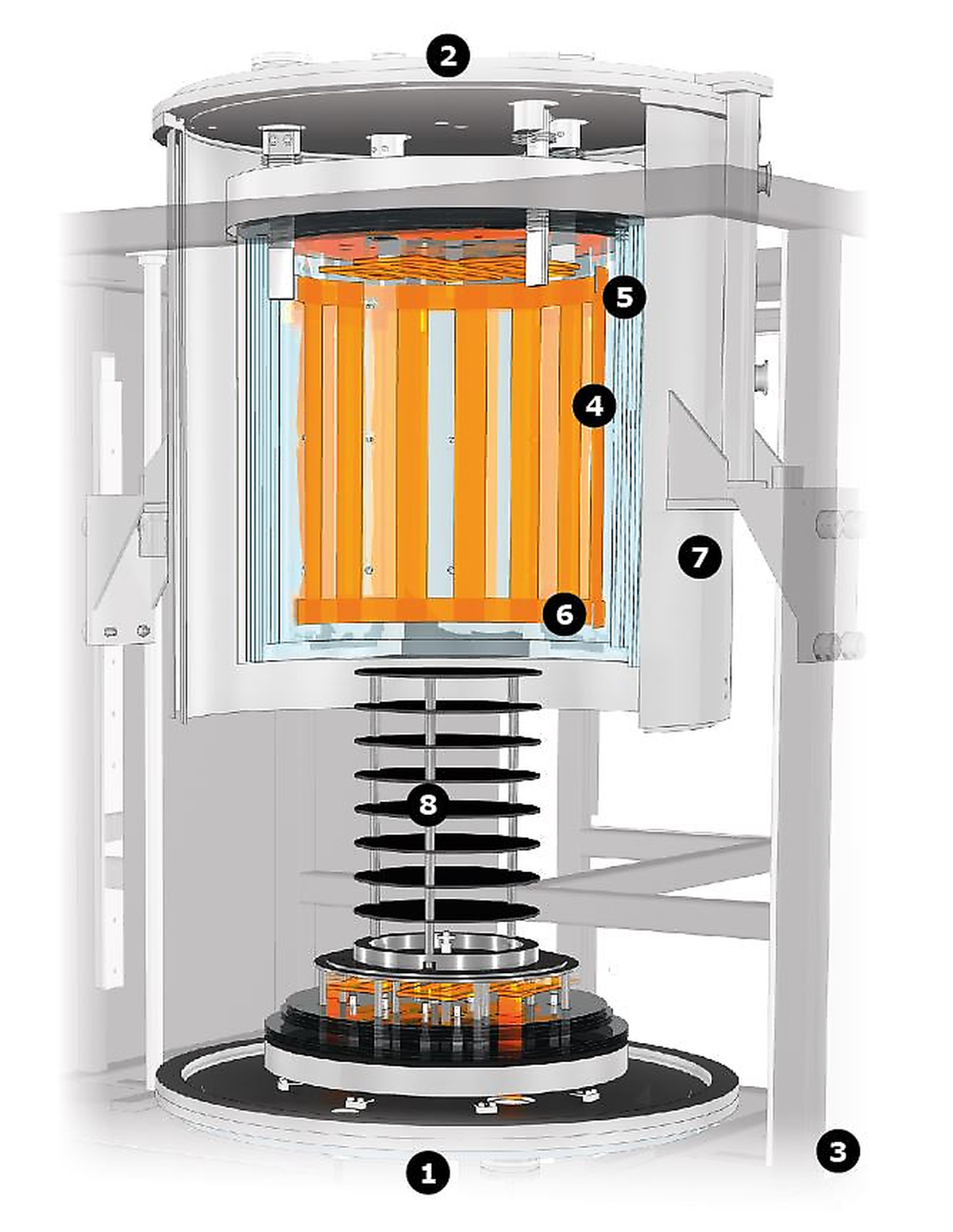

HBOフード炉の内部の様子

1. ガスの入口または出口
2. ガスの出口または入口
3. 下から取り付けられたポンプユニット
4. 熱電対の位置
5. 輻射シールド
6. 発熱体
7. 水冷式容器
8. サンプルホルダー（要望に応じて製作

HBOフード炉は、金属材料のみで構成されており、合計9枚の放射シールドを備えています。また、必要に応じて流入ガスの予熱を可能にするために、3つの加熱ゾーンを備えています。3つの加熱ゾーンは、マントルヒーター、トップヒーター、ボトムヒーターで構成されています。マントルヒーターは機械的な安定性を重視して設計されています。オプションの金属製レトルトは、試料からのガス放出時に発熱体を保護し、温度の均一性を高めるために指定できます。

金属炉の熱を遮断するために、タングステンまたはモリブデン製の放射シールドが使用されます。HBOは二重壁の水冷式容器を採用している。サンプルホルダーは必要に応じて配置される。

3つの加熱ゾーンはそれぞれ個別に制御され、追加の過熱保護用熱電対で保護されているため、無人運転が可能です。オプションの高速冷却システムにより、冷却時間を大幅に短縮することができます。
